Aptomat chống rò dòng hay chống giật là thiết bị quan trọng nhằm bảo vệ an toàn cho hệ thống điện lưới và các thiết bị điện trong hộ gia đình hoặc công trình. Trong số các loại cầu dao, RCBO là một loại điển hình. Chúng ta hãy cùng Trí Tiến tìm hiểu cụ thể về RCBO là gì, cách hoạt động cũng như tác dụng của nó để có sự lựa chọn phù hợp.
RCBO là gì?
RCBO (Residual Current Circuit Overcurrent) là một thiết bị tự động ngắt điện có chức năng bảo vệ khỏi dòng rò và quá tải.

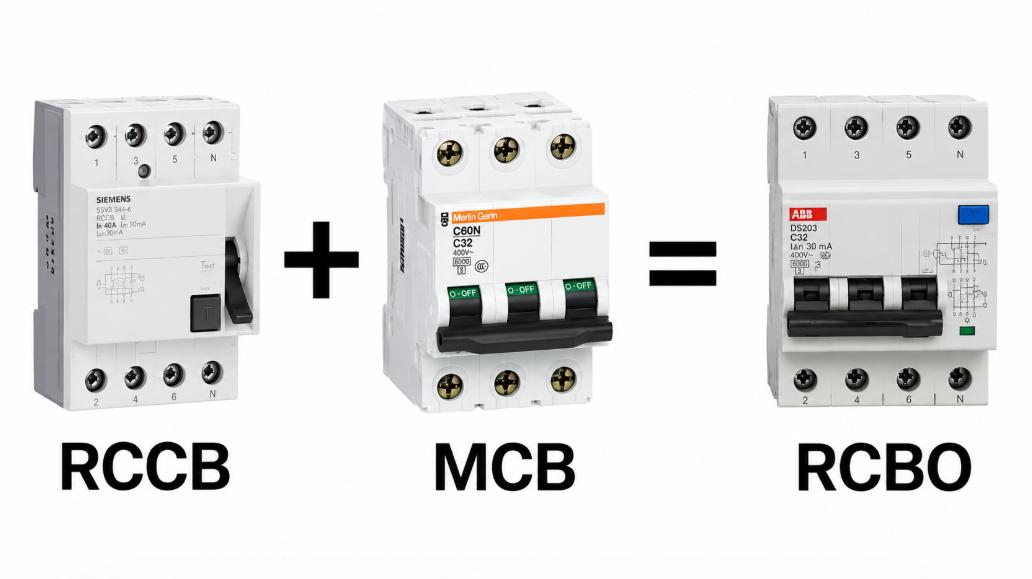

RCBO giúp bảo vệ thiết bị khỏi quá tải, chập mạch và rò điện, đồng thời giảm nguy cơ điện giật, cháy nổ
Thiết bị này tích hợp cả tính năng của RCCB và MCB trong mạng điện. Dòng điện định mức phổ biến của thiết bị này là 30mA. Hiện nay, RCBO được sử dụng rộng rãi trong các công trình như văn phòng, doanh nghiệp, khu công nghiệp và các công trình dân dụng khác.
Xem thêm: MCB là gì? Hướng dẫn cách đọc thông số MCB
Cấu tạo và nguyên lý hoạt động của RCBO
Cấu trúc của một thiết bị RCBO bao gồm các thành phần chính như sau:
- Buồng dập hồ quang (ARC divider/ ARC chute): Được tạo thành từ các tấm kim loại đặt sát nhau. Thành phần này có tác dụng làm nhỏ lại và dập tắt hồ quang điện sinh ra khi cắt mạch, giúp hạ nhiệt độ và bảo vệ thiết bị.
- Mạch bảo vệ dòng rò (RCD circuit board/ RCD toroid): Bao gồm biến dòng hình xuyến và mạch điện tử. Phần này có nhiệm vụ theo dõi sự khác biệt dòng điện giữa dây pha và dây trung tính để phát hiện dòng rò.
- Bộ phận phát hiện quá tải nhiệt (Thermal overload detection): Thường sử dụng băng kép (biphenyl) để uốn cong khi dòng điện vượt quá mức cho phép trong thời gian dài, từ đó sẽ kích hoạt cơ chế ngắt điện.
- Cuộn dây phát hiện ngắn mạch/ Cuộn cảm ứng điện từ (Short circuit detection coil): Hút lõi từ khi có hiện tượng đoản mạch với dòng điện lớn, giúp ngắt mạch ngay lập tức.
- Cần gạt tay (Manual switch): Công tắc cơ khí giúp bật/tắt (ON/OFF) nguồn điện một cách thủ công.
- Nút kiểm tra (Test button): Nút nhấn thử nghiệm có điện trở giả lập dòng rò để xác minh xem tính năng chống giật của RCBO vẫn còn hoạt động hiệu quả hay không.

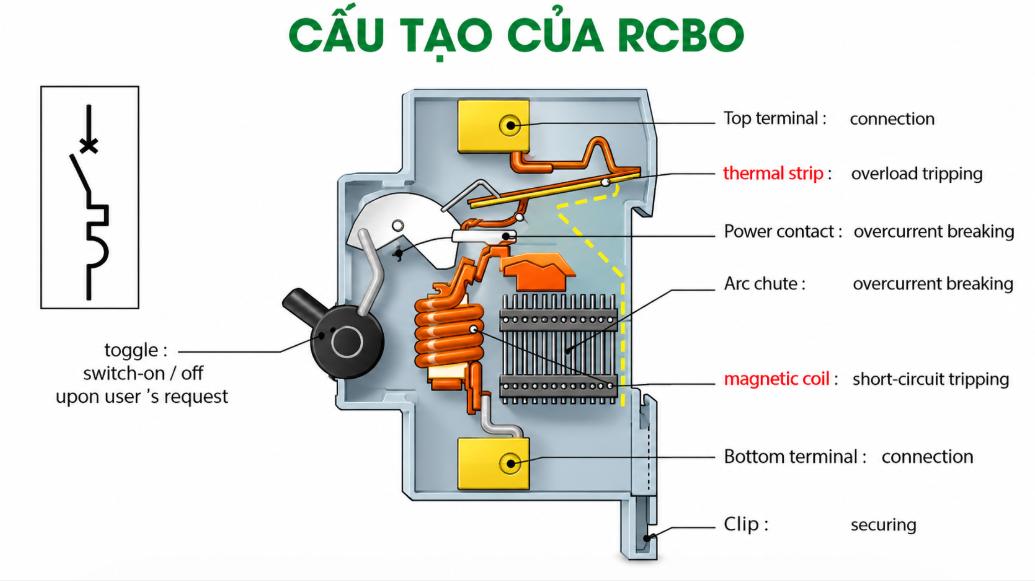

Các bộ phận cấu tạo của RCBO
Về nguyên lý hoạt động: RCBO hoạt động dựa trên 2 cơ chế bảo vệ cơ bản: bảo vệ điện rò và bảo vệ quá tải, kết hợp chức năng của RCCB và MCB trong một thiết bị duy nhất.
- Bảo vệ dòng điện rò: RCBO sử dụng cảm biến để so sánh dòng điện vào và ra của mạch. Khi có dòng điện rò lớn hơn mức cho phép, thiết bị sẽ ngay lập tức hoạt động và ngắt mạch, làm giảm nguy cơ bị điện giật và cháy nổ do sự cố rò rỉ điện.
- Bảo vệ quá dòng: RCBO được tích hợp cơ chế bảo vệ quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, bộ phận bảo vệ sẽ tác động để ngắt mạch, hạn chế nguy cơ hư hỏng thiết bị và sự cố điện.

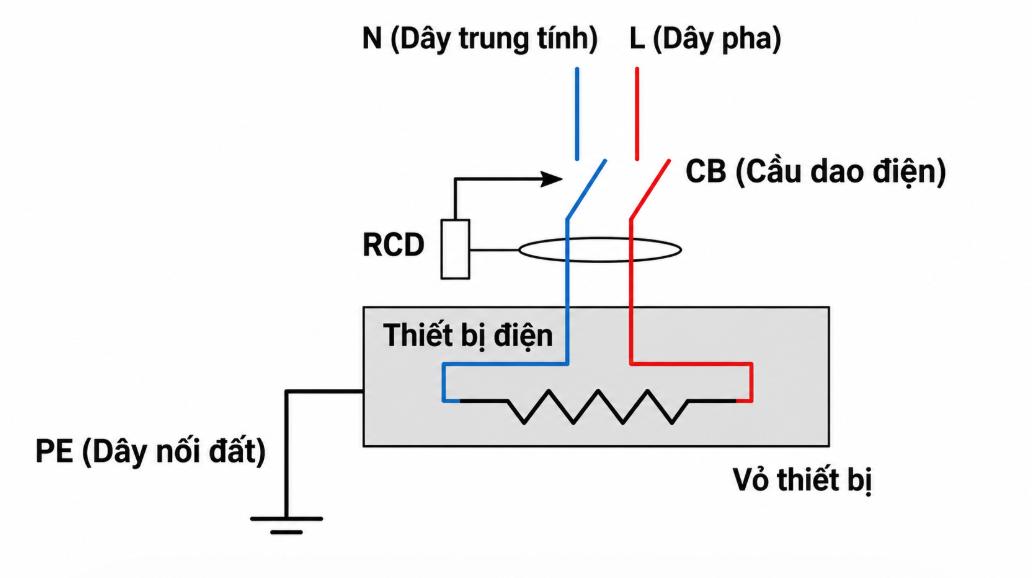

Nguyên lý hoạt động của RCBO
Nhờ kết hợp hai cơ chế trên, RCBO vừa bảo vệ chống dòng điện rò, vừa bảo vệ quá tải và ngắn mạch, giúp tăng mức độ an toàn cho hệ thống điện và người sử dụng.
RCBO có tác dụng gì?
Các tác dụng chính của RCBO gồm:
- Bảo vệ chống dòng rò: Nhận diện dòng điện rò và tự động ngắt nguồn khi dòng rò đạt ngưỡng quy định, nhằm giảm thiểu nguy cơ bị điện giật.
- Bảo vệ quá tải: Tự động ngắt nguồn khi dòng điện vượt quá ngưỡng cho phép trong khoảng thời gian nhất định, giúp bảo vệ dây dẫn và thiết bị.
- Bảo vệ ngắn mạch: Ngắt mạch ngay lập tức khi xảy ra sự cố ngắn mạch, giúp giảm thiểu dòng sự cố và nguy cơ hư hỏng thiết bị.
- Hạn chế nguy cơ cháy do sự cố điện: Việc phát hiện và ngắt dòng rò, quá tải hoặc ngắn mạch kịp thời góp phần giảm rủi ro phát nhiệt và cháy do sự cố điện.
- Bảo vệ riêng từng mạch: Có thể lắp RCBO cho từng nhánh điện, giúp khi một mạch gặp sự cố chỉ mạch đó bị ngắt, hạn chế ảnh hưởng đến các mạch khác.
Tham khảo thêm: RCCB là gì? Cấu tạo, nguyên lý hoạt động, phân loại và cách chọn
Các loại RCBO phổ biến
Hiện nay, hai loại mạng lưới điện phổ biến ở Việt Nam là lưới điện dân dụng 1 pha và lưới điện công nghiệp 3 pha.
RCBO 1 pha
RCBO 1 pha là loại aptomat đặc biệt được sử dụng trong các hộ gia đình. Thiết bị này có chức năng đo đạc dòng điện qua hai dây nóng và lạnh và so sánh độ lớn của chúng. Ngay khi phát hiện sự chênh lệch giữa hai giá trị này đạt đến một mức nhất định, dòng điện sẽ ngay lập tức bị cắt khỏi tải. Điều này có nghĩa là toàn bộ hệ thống điện kết nối với thiết bị đó sẽ bị ngắt hoàn toàn.
Mức độ rò điện của RCBO 1 pha có thể thay đổi tùy thuộc vào mục đích sử dụng. Hiện nay, trên thị trường có các loại RCBO với các ngưỡng khác nhau như: 15mA, 30mA, 100mA, hoặc cao hơn như 200mA, 300mA và thậm chí là 500mA.
RCBO 3 pha
RCBO 3 pha hoạt động tương tự như RCBO 1 pha, nó so sánh sự khác biệt về dòng điện giữa 3 dây pha và dây trung tính với một giá trị đã được cài đặt trước. Khi sự chênh lệch này đạt đến ngưỡng quy định, dòng điện sẽ được ngắt ngay lập tức để bảo vệ và giảm thiểu tổn thất không cần thiết.
Cách lắp đặt và đấu nối RCBO
Bước 1: Ngắt nguồn điện và hệ thống điện trong khu vực lắp đặt.
Bước 2: Gắn thiết bị RCBO vào tủ điện hoặc bảng điện, có nắp bảo vệ.
Khi thực hiện việc gắn, bạn cần đảm bảo bắt vít thật chặt và cẩn thận để không bị lỏng trong quá trình sử dụng thiết bị. Đầu line nên được đặt ở phía trên, còn đầu load ở phía dưới.

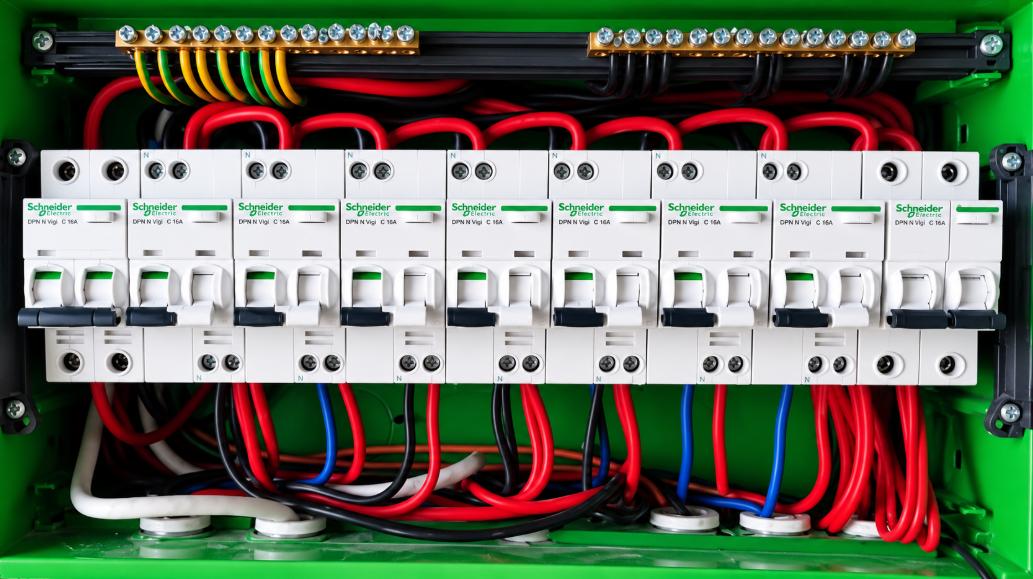

Cách lắp đặt RCBO đúng kỹ thuật, an toàn
Bước 3: Kết nối dây điện với RCBO
Khi kết nối dây điện vào RCBO, nguồn AC sẽ được kết nối với đầu line, và đầu ra sẽ được kết nối với phụ tải ở các cọc load. Không nên kết nối ngược lại vì điều này có thể dẫn đến chập cháy và nguy hiểm cho người sử dụng. Dây nóng phải được kết nối vào chân L, còn dây nguội vào chân N.
Bước 4: Hoàn tất quá trình lắp đặt
Sau khi lắp đặt RCBO xong, bạn không nên ngay lập tức sử dụng mà cần kiểm tra lại hệ thống điện để đảm bảo aptomat chống giật hoạt động đúng cách, từ đó có thể điều chỉnh kịp thời.
